解析SRAM存儲容量及基本特點
2020-07-15 10:03:13
SRAM不需要刷新電路即能保存它內部存儲的數據。SRAM存儲器具有較高的性能，但是SRAM芯片也有它的缺點，即它的集成度較低，功耗較DRAM大。SRAM的速度快但昂貴，一般用小容量的SRAM作為更高速CPU和較低速DRAM之間的緩存.SRAM也有許多種，如Async SRAM(異步SRAM）、Sync SRAM(同步SRAM)等。下面英尚微解析關于SRAM存儲容量及基本特點。

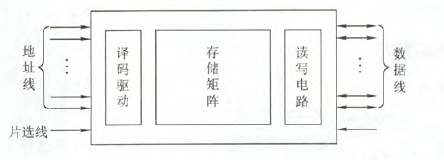

半導體隨機存儲器芯片內集成有記憶功能的存儲矩陣，譯碼驅動電路和讀/寫電路等等。
下面介紹幾個重要的概念：
讀寫電路：包括讀出放大器和寫入電路，用來完成讀/寫操作。
地址線：?jiǎn)蜗蜉斎耄湮粩?shù)與芯片的容量有關
片選線：確定哪個芯片被選中（用來選擇芯片）
數據線：雙向輸入，其位數與芯片可讀出或者寫入的位數有關，也與芯片容量有關。
存儲容量
通常我們將存儲容量表示為：字?jǐn)?shù)X位數，比如64KX8位，其含義為，以8位構成一個字，一共有64個字。這個概念要相當熟悉，后面理解題目很有用。
下面我們來看一道例題：
一個64Kx8位的存儲器，可以由（）個16kx1位的存儲芯片構成？
分析：64Kx8位，說明該存儲器是以8位構成一個字，因此，每讀出一個字，需要選中8片16kx1位的存儲芯片，而一片能表示16k，因此一共需要64/16=4片，根據組合的原理，一共需要4x8=32片。

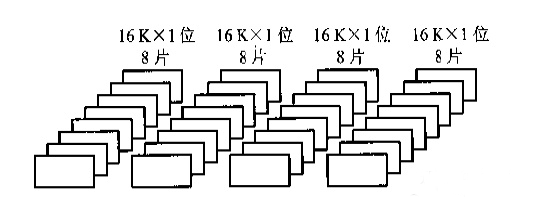

從圖中我們可以看出，相當于把32個芯片分成了4組，每組8片（表示8位）。于是我們得出這樣的結論：
SRAM存儲器原件所使用的mos管多，占用硅片面積大，集成度低，但是采用觸發器工作原理存儲信息，因此即使信息讀出之后，它仍然保持原狀，不需要再生，但是電源掉電時，原存有的信息就會消失，因此它屬于易失性存儲器。因?yàn)檫@個比較的簡單。
基本特點
現將它的特點歸納如下：
工作原理：觸發器
◎優點，速度快，不必配合內存刷新電路，可提高整體的工作效率。
◎缺點，集成度低，功耗較大，相同的容量體積較大，而且價格較高，少量用于關鍵性系統以提高效率。
◎SRAM使用的系統：
CPU與主存之間的高速緩存。
CPU內部的L1/L2或外部的L2高速緩存。
CPU外部擴充用的COAST高速緩存。
CMOS146818芯片（RT&CMOS SRAM）。
